El huecograbado, la calcografía, la flexografía, la serigrafía, el offset, etc.

El huecograbado
El huecograbado se utiliza desde mucho tiempo antes de que surgiera la invención del grabado moderno, donde las imágenes se tallaban en planchas y se imprimían en prensas de lecho plano. Este puede ser de dos tipos, en pliegos o de bobinas, el primero se utiliza para libros y fotografías de gran calidad, mientras que el de bobina se utiliza para tiradas largas de revistas o catálogos.

El  huecograbado tiene las zonas impresoras en hueco con respecto a las no impresoras. Para poder recoger la tinta líquida de impresión, estas zonas están formadas por celdillas, similares a un panel de abejas, denominadas alvéolos.
El huecograbado o rotograbado es una técnica de impresión en la cual las imágenes son transferidas al papel o sustrato a partir de una superficie cuyas depresiones contienen tinta, a diferencia del grabado normal, en el que la impresión se realiza a partir de una superficie plana cuyas líneas entintadas están en relieve.

El huecograbado

Este sistema de impresión es uno de los más extendidos en la actualidad. Usado habitualmente en la impresión de calidad de embalaje flexible (como bolsas de papas fritas y envoltorios de golosinas), también en edición (libros y revistas de gran tirada), tiene como se dijera anteriormente, la particularidad de que la forma impresora es en bajorrelieve.
La definición y calidad de la impresión Huecograbado es la mejor para impresiones de materiales como el film de Polipropileno, Poliéster, Poliamidas, Aluminios, etc. Esto se debe a los pequeños puntos que se pueden lograr en el metal, a diferencia de las técnicas de flexografía donde la forma de aplicar la tinta al papel es mediante un cilindro recubierto con un polímero (goma), lo que hace que la impresión deba tener puntos más grandes, esto hace que las imágenes pierdan definición.

Proceso

La forma impresora típica del huecograbado es el cilindro de impresión, que consta básicamente de un cilindro de hierro, una capa de cobre sobre la que se grabará el motivo a ser impreso, y una capa de cromo que permite una mayor resistencia o dureza durante el proceso de impresión (la capa de cobre es muy frágil y se puede romper con gran facilidad durante el proceso).
El proceso de grabado (denominando grabado a la incisión de pequeñas oquedades, encargadas de transferir la tinta en la capa de cobre), se hace bien por métodos químicos o bien por métodos mecánicos, siendo este último el más extendido actualmente. Para ello, un sistema de grabación es una cabeza de diamante, dirigido desde un computador, que se encarga de grabar la figura que se transferirá posteriormente al impreso mediante repetidos golpes. Cada cilindro tiene diferencias en su grabado que dependen del color y de la imagen que debe transferir. Estas diferencias se ven reflejadas por la línea, el ángulo de grabado de la trama y el porcentaje de puntos.
La máquina de impresión rotativa imprime directamente a partir de un cilindro metálico con los procesos anteriormente explicados; utiliza una tinta en base a solventes de secado rápido. A medida que gira el cilindro pasa a través de un baño de tinta y es raspado posteriormente por una cuchilla de acero llamada racla, dejando de esta forma la tinta sólo en los pozos del área con imágenes. De este modo la tinta es absorbida por la superficie del papel cuando entra en contacto con la placa.

Aplicación de la tinta

Un original, para ser impreso, se descompone en los cuatro colores primarios: cian, magenta, amarillo y negro. Para cada uno de los colores se utiliza un cilindro de impresión, encargado de transferir al soporte la tinta correspondiente. La suma de cada uno de los colores da como resultado final la imagen del original.
También se usan colores especiales para lagos, textos o diseños ilustrados que no son imágenes o cuatricromías.
La tinta es transferida al soporte impreso en el proceso de pasaje entre el cilindro de impresión y el cilindro de contrapresión (presor). Para ello, el cilindro de impresión se sumerge rotando en el tintero (bandeja). Esta tinta penetra en los huecos (perforaciones) del cilindro de impresión, el excedente de tinta es barrido por una racla (fleje de acero) y cuando el papel pasa a través de este cilindro y el de contrapresión, la tinta es transferida al soporte.
El soporte pasa inmediatamente por un túnel de secado, donde se inyecta aire caliente a presión, que evapora los solventes contenidos en la tinta dejando un residuo que se compone básicamente de una resina, encargada de fijar los pigmentos al soporte y que dan color al impreso y otros aditivos como plastificantes y endurecedores.

La calcografía
La palabra calcografía proviene del griego chalkós: cobre, bronce y grafía: dibujo. Es una forma de grabado en planchas o láminas metálicas
Esta técnica se encuentra dentro del mencionado huecograbado, es decir dentro de todos los procedimientos manuales y químicos de grabado con planchas de cobre o cinc.

Es un proceso mediante el cual se imprime con prensas calcográficas, una especie de planchas grabadas en hueco. Las formas de impresión pueden ser manuales, (xilografía) o por incisiones químicas (aguafuerte, aguatinta).
Calcografía


Las formas calcográficas pueden ser:

- Planas: se obtienen por grabado manual o químico, y se emplean en la impresión calcográfica con tintas grasas consistentes.

- Cilíndricas: son cilindros con una capa electrolítica de cobre que se graba con los procedimientos de formas en hueco
La flexografía
La flexografía es una técnica de impresión en relieve, puesto que las zonas impresas de la forma están realzadas respecto de las zonas no impresas. La plancha, llamada cliché o placa, es generalmente de fotopolímero (anteriormente era de hule vulcanizado) que, por ser un material muy flexible, es capaz de adaptarse a una cantidad de soportes o sustratos de impresión muy variados. La flexografía es el sistema de impresión característico, por ejemplo, del cartón ondulado y de los soportes plásticos. Es un método semejante al de un sello de imprenta.
Deriva de la tipografía y utiliza planchas flexibles y tintas fluidas que secan por evaporación. Las formas están hechas de caucho o fotopolímeros, y la imagen se encuentra en relieve al igual que en el sistema tipográfico.

El sistema de impresión flexográfico es directo, ello significa que la plancha flexográfica una vez entintada, transfiere directamente la tinta al soporte, por ello cuando vemos esta plancha observamos que los textos de la imagen se leen al revés para que en el soporte impreso se lean correctamente.
Flexografía

Las planchas tienen un área en alto relieve que imprime directamente sobre el sustrato con una ligera presión denominada "presión al beso". A diferencia de las pesadas planchas metálicas empleadas por la imprenta en sistema offset, las planchas flexograficas son adaptables y desplazables.
Muchos libros de bolsillo se imprimen mediante el procedimiento flexográfico. Este sistema de impresión, se encuentra muy utilizado por el packaging, en especial por los envases de "Tetra brick"
La Serigrafía
Es una técnica de impresión empleada en el método de reproducción de documentos e imágenes sobre cualquier material, y consiste en transferir una tinta a través de una malla tensada en un marco, el paso de la tinta se bloquea en las áreas donde no habrá imagen mediante una emulsión o barniz, quedando libre la zona donde pasará la tinta.
El sistema de impresión es repetitivo, esto es, que una vez que el primer modelo se ha logrado, la impresión puede ser repetida cientos y hasta miles de veces sin perder definición.
 Es una técnica muy empleada para impresión en publicidad. Puede ser de dos formas en función de la superficie a imprimir: plana o cilíndrica.

La plana imprime desde pequeños formatos, hasta vallas publicitarias, carteles etc. La cilíndrica se utiliza para la decoración de envases, botellas, latas, etc.

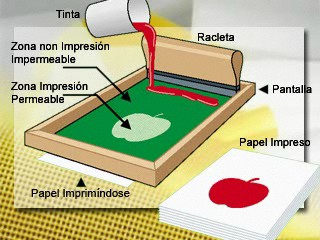

La Serigrafía


El resultado final a imprimir, servirá de negativo para la grabación de las pantallas, (El fotolito) del mismo modo que en la filmación ofsset.

Los bastidores donde se aplica la emulsión, se denominan pantallas. Las mismas pantallas dosifican la tinta mediante un sistema de regleta o rasqueta que presiona la tinta para que esta circule por la zona de imagen de la pantalla.
Impresión offset
La impresión offset (a menudo castellanizado como 'ófset') es un método de reproducción de documentos e imágenes sobre papel o materiales similares, desarrollado por Ira Rubel a comienzos del siglo XX, que consiste en aplicar una tinta, generalmente oleosa, sobre una plancha metálica, compuesta generalmente de una aleación de aluminio. Constituye un proceso similar al de la litografía. La plancha toma la tinta en las zonas donde hay un compuesto hidrófobo (también conocido como oleófilo) y el resto de la plancha (zona hidrófila) se moja con agua para que repela la tinta; la imagen o el texto se trasfiere por presión a una mantilla de caucho, para pasarla, finalmente, al papel por presión.
La prensa se denomina offset (del inglés: indirecto) porque el diseño se transfiere de la plancha de impresión al rodillo de goma citado, antes de producir la impresión sobre el papel. Este término se generó por contraposición al sistema dominante anterior que fue la litografía, en el que la tinta pasaba directamente al papel.
La impresión offset

Es precisamente esta característica la que confiere una calidad excepcional a este tipo de impresión, puesto que el recubrimiento de caucho del rodillo de impresión es capaz de impregnar, con la tinta que lleva adherida, superficies con rugosidades o texturas irregulares. Obviamente, esto es debido a las propiedades elásticas del caucho que no presentan los rodillos metálicos.
 La impresión se realiza mediante unas planchas tratadas que se encuentran situadas sobre unos cilindros, dos por cada color (Cian, Magenta, Amarillo y Negro) dando lugar a una impresión a color a dos caras.

El offset, se basa en el principio físico de repulsión agua-aceite y no se mezclan, por eso el método usa tinta con base de aceite y agua. Los elementos impresores aceptan la tinta grasa y rechazan el agua, y los blancos rechazan la tinta y aceptan el agua.

La imagen a imprimir, una vez  colocada en la placa, recibe la tinta y el resto absorbe el agua, así la imagen entintada es transferida al otro rodillo, que lo transfiere al sustrato.

El sistema offset es el más utilizado por los impresores por la combinación de buena calidad y economía.
El grabado
El grabado es una técnica de impresión que consiste en dibujar una imagen sobre una superficie rígida llamada matriz, dejando una huella que después alojará tinta y será transferida por presión a otra superficie como papel o tela, obteniendo varias reproducciones de la estampa.
La matriz es generalmente de metal y usualmente se emplean planchas de cobre o aluminio, aunque también se usan otros materiales como madera, piedra o incluso placas acrílicas, y en ella se realiza el dibujo generalmente a base de líneas que concretan en la superficie de la plancha con instrumentos punzantes, cortantes o mediante procesos químicos.
 Es uno de los métodos mas utilizados para la impresión de pequeñas superficies no planas (juguetes, maquetas, elementos de merchandising de pequeño tamaño, etc.).


Ejemplo de grabado




Usan un sistema de placas metálicas, de 10 x 10 cm con un topolímero (elemento sensible a la luz). La impresión tiene lugar con máquinas que emplean un tampón especial de caucho, que pisa la placa previamente entintada.


El transfer
Es un procedimiento muy reciente, que consiste en aplicar un calco por efecto del calor, previamente impreso, sobre superficies únicamente textiles.
La impresión digital: plotters
La impresión digital se ha incrementado de una forma asombrosa en los últimos años, debido a la creciente demanda sobre trabajos de grandes dimensiones, por la calidad y la eficacia en el servicio.

Las impresoras de inyección de tinta, las impresoras láser y los plotters son considerados elementos habituales para los diseñadores.

Estas máquinas tienen la capacidad de incluir nuevas tintas: gris, plateado, dorado etc. Para dar unos nuevos e innovadores matices a las imágenes y mejorar las gradiaciones.

La superficie de impresión es el papel. El tamaño oscila desde el DIN A-4 hasta el B0+ (más de un metro), y un grosor de hasta 15 cm.
Ejemplo de impresión digital
